Strojevi i oprema koju koristimo
PONTON "GINA"
- dimenzije pontona 28.0 x 14.0 x 2.65 m (dužina x širina x visina),
- nosivost pontona 400 t,
- ponton je opremljen s balastnim sustavom,
- ponton je opremljen s četiri hidraulična vitla potezne sile oko 250 kN, za fino pozicioniranje,
- ponton je opremljen s dva sidrena hidraulična vitla potezne sile oko 100 kN,
- na pontonu se nalazi odgovarajući kontejner za boravak djelatnika,
- ponton jest opremljen s diesel-generatorom kapaciteta cca. 60 kVA za osvjetljenje i manje priključne uređaje i alate

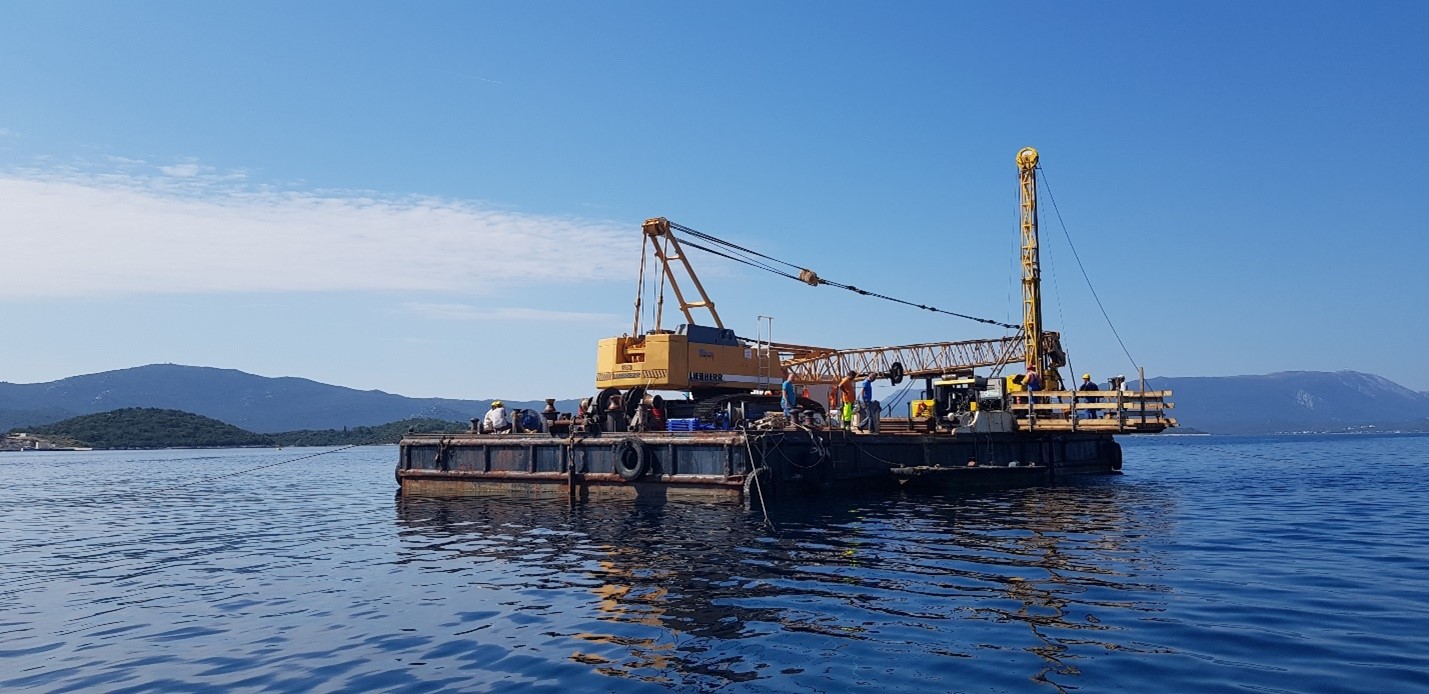

Ponton od 400 t na gradilištu Most Pelješac
DIZALICA NA GUSJENICAMA
- masa cca. 80t
- osnovna grana 29 m
- glavno vitlo 2 x 200 kN s „free fall“ opcijom
- motor Liebherr D9408 TI-E/400 kW
- radni talk 350 bar
LIEBHERR HS 853 HD dizalica na gusjenicama na pontonu

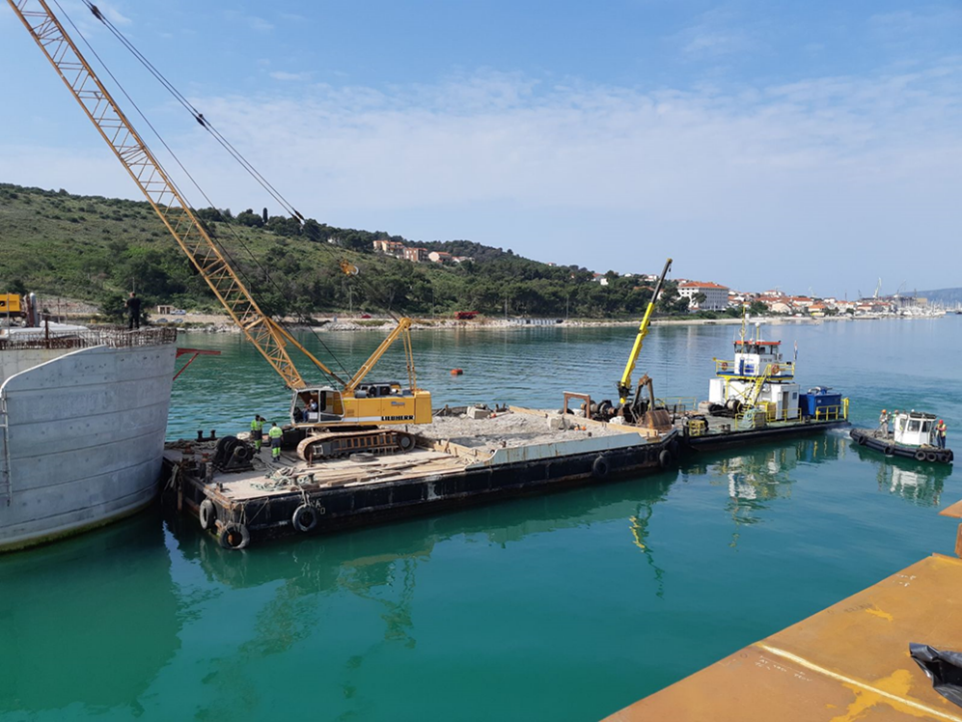

LIEBHERR HS 853 HD dizalica na pontonu uz MULTICAT plovilo za manipulaciju
OPREMA NA PONTONU
Oprema na pontonu s bitnijim karakteristikama i opisima:
- vitla: predviđena su 4 vitla potezne sile preko 25 t na prvom namotaju
- sila na prvom namotaju 250 kN
- sila držanja na prvom namotaju 225 kN
- kapacitet bubnja 250 m, čelično uže 28 mm
- operativna brzina 10 m/min
- operativni tlak 150 bar

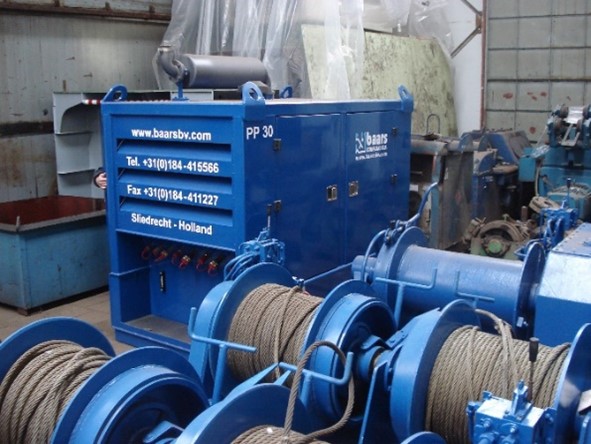

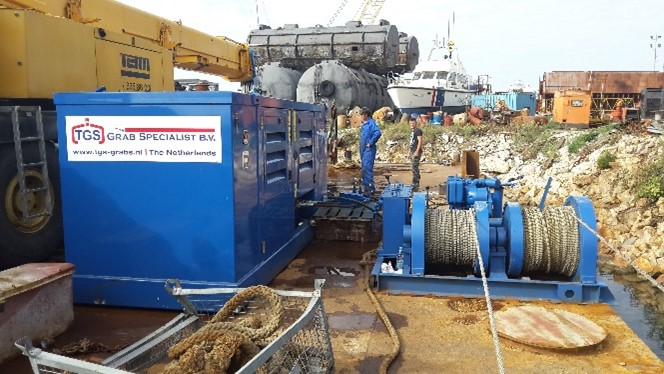

- hidraulički agregat: zadatak mu je napajanje vitala
- radni tlak 250 bar
- Diesel motor 78 kW
- kapacitet protoka 140 lit./min

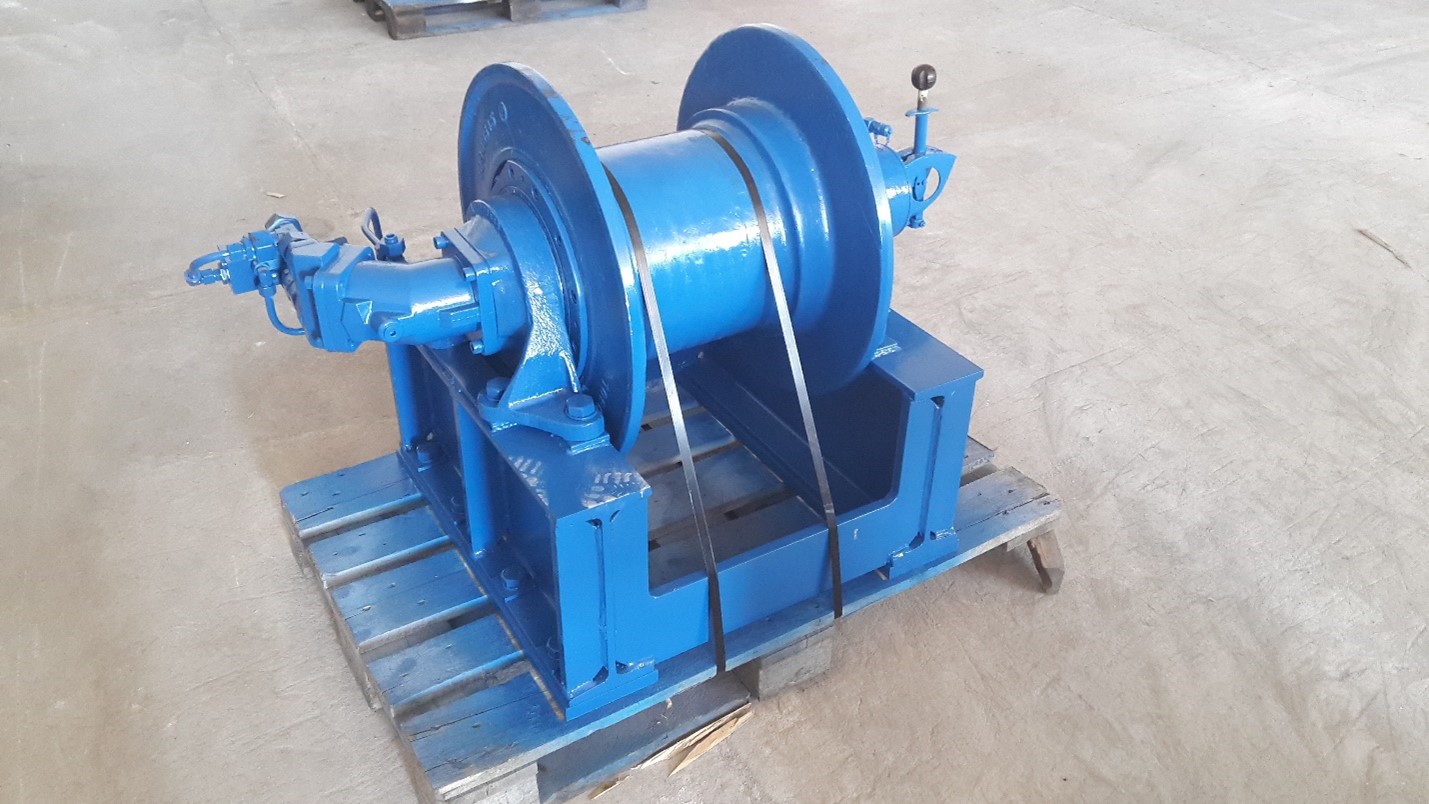

Hidrauličko vitlo potezne sile preko 25 t
- ostala oprema na pontonu: sukladno zakonskoj regulativi te propisima Hrvatskog Registra Brodova, a i imajući u vidu lakše i jednostavnije rukovanje nabrojiti ćemo još nekoliko ključnih elemenata za pouzdani i sigurni rad s i na pontonu.

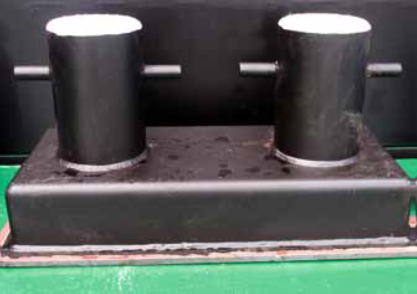

bitve (jednostruke ili dvostruke) za prolaz čelične užadi ili konopa za vezivanje pontona, kao i adekvatno sidro sukladno propisima HRB-a

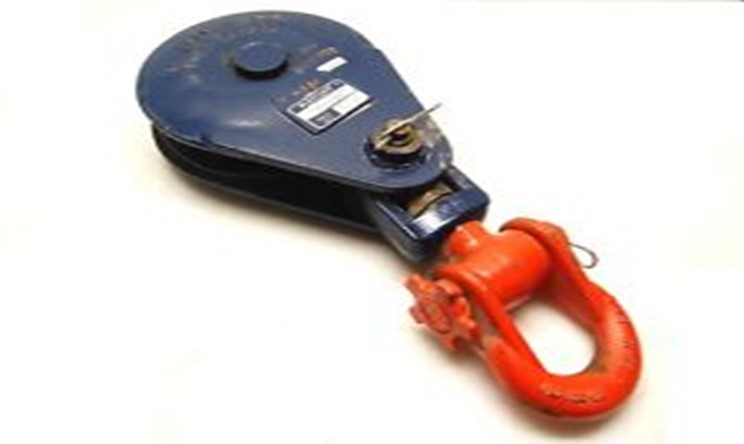

Također, kao obvezna oprema potrebno je imati nekoliko kolotura adekvatne nosivosti i adekvatnog promjera za mijenjanje smjera čelične užadi za privez, za povećavanje sile držanja ili podizanja i sl.
POMOĆNO PLOVILO ZA MANIPULACIJU PONTONOM
Za manipulaciju pontonom, odnosno za njegovo pozicioniranje i tegljenje, mora se koristiti odgovarajuće vučno plovilo.
Takva plovila se u zapadnim pomorskim zemljama koriste jako puno kao manipulativna plovila u lukama, većim marinama i naravno na pomorskim gradilištima.
Plovilo posjeduje teretni prostor kojim podsjeća na manji trajekt, a opskrbljen je i manjom hidrauličkom rukom kapaciteta oko 6 t/4 m, odnosno 2,5 t/10 m.

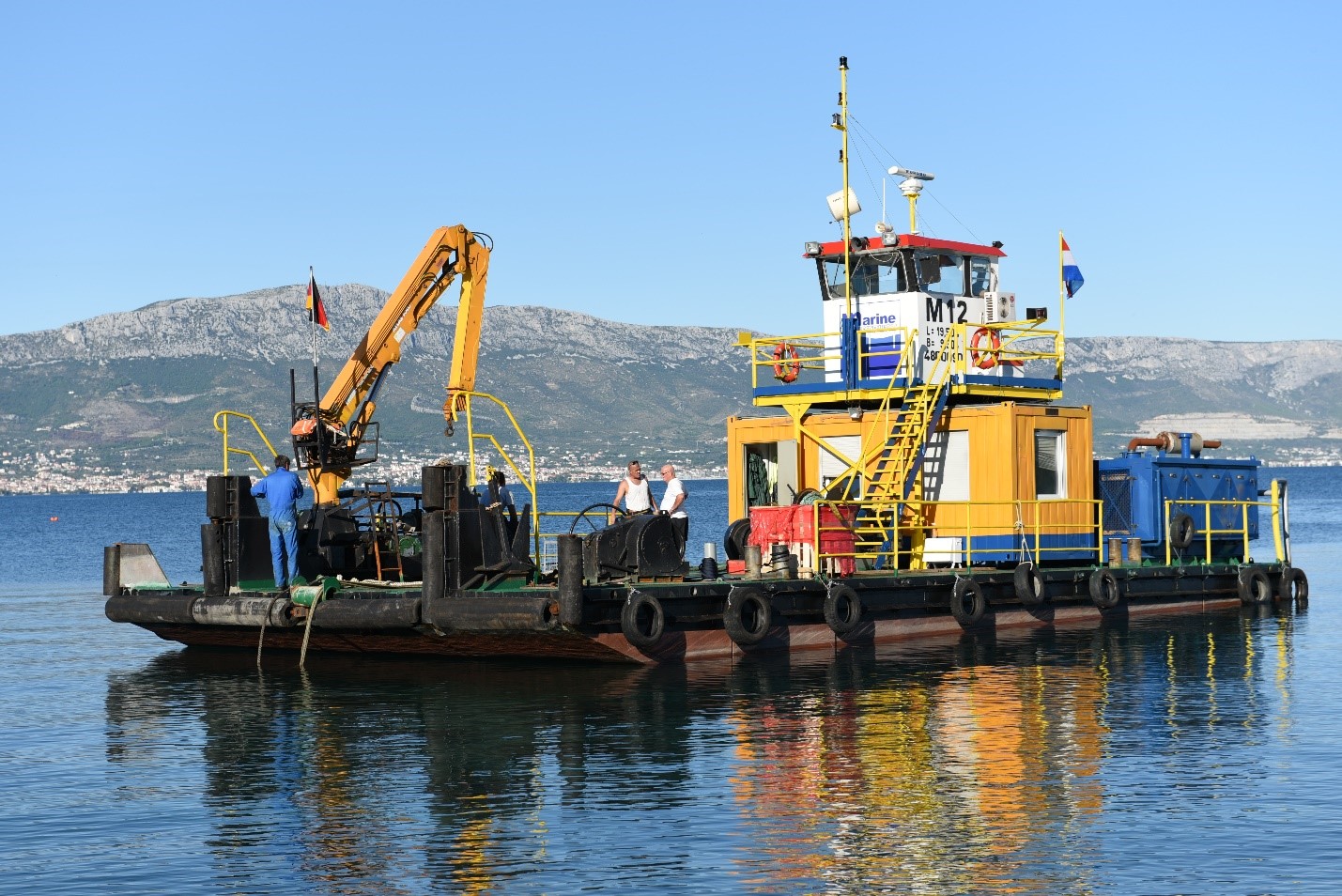

Plovilo Multicat M12
Glavne karakteristike plovila Multicat M12 su:
- godina gradnje 1996. godina
- nosivost 50 t
- duljina preko svega 20,05 m
- širina preko svega 9,73 m
- visina 1,52 m
- maksimalni gaz 220 mm
- minimalno nadvođe 300 mm
- motori 2 x Caterpillar s 2 x Schottel SRP 110
- snaga motora 2 x 184 kW
- maksimalna brzina 6 čv.
- dizalica ATLAS tip 300.1 V
- kapacitet dizalice 6 t/4 m, 2,5 t/10 m
Plovilo je opremljeno s tankom za gorivo od rezervnih 3.000 litara te s rezervoarom za vodu od 1.000 litara. također na brodu postoji generator za pogon hidrauličkog agregata za dizalicu, jedno električno vitlo poteznog kapaciteta 10 t te dva ručna vitla kapaciteta 2 t.
